ГЭТ 8-2019 (НИО 210)
Название эталона:
- ГЭТ 8-2019 Государственный первичный эталон единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма- излучений
Вид измерения:
- Измерения характеристик ионизирующих излучений и ядерных констант
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательский отдел измерений ионизирующих излучений
Ученый-хранитель:
- Оборин Александр Вениаминович
Год создания:
- 2019
Год переудтверждения:
- 2019
Принцип действия:
Ионизационный метод, основанный на измерении ионизационного эффекта, возникающего в веществе чувствительного объема свободно-воздушной или полостной ионизационной камеры под воздействием рентгеновского или гамма-излучения.
Калориметрический метод, основанный на измерении тепловой энергии, получаемой калориметрическим детектором в результате преобразования переданной энергии рентгеновского излучения в тепловую энергию.
Состав эталона:
- Установка УЭД 5-50М со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы и мощности экспозиционной дозы рентгеновского излучения при напряжении генерирования от 5 до 50 кВ;
- Установка УЭД 50-320 со свободно-воздушными ионизационными камерами для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы и мощности экспозиционной дозы рентгеновского излучения при напряжении генерирования от 50 до 320 кВ;
- Установка ПИКЭ-l с набором полостных ионизационных камер из графита для воспроизведения единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, и мощности экспозиционной дозы гамма-излучения с энергией фотонов от 0,2 до 3 МэВ;
- Установка УЭК-1 с калориметрами для воспроизведения единицы потока энергии рентгеновского излучения при напряжениях генерирования от 5 до 200 кВ;
- Набор источников гамма- излучения переменного состава ИГИ;
- Компаратор КПК-1 (набор полостных ионизационных камер объёмом от 0,02 до 10000 см[^3]) для передачи единиц от первичного эталона вторичным и рабочим эталонам;
- Спектрометр на основе полупроводникового детектора GLP-06165/05P5 для определения энергетического распределения рентгеновского излучения.
Основные метрологические характеристики
| Диапазон энергий гамма-излучения | 0,2 - 3 МэВ |
| Диапазон напряжений генерирования рентгеновского излучения | 5 - 320 кВ |
| Диапазон измерений | керма в воздухе 1·10-7 - 20 Гр |
| мощность кермы в воздухе 1·10-8 - 2 Гр/с | |
| экспозиционная доза 3·10-9 - 6·10-1 Кл/кг | |
| мощность экспозиционной дозы 3·10-10 - 6·10-2 А/кг | |
| поток энергии 2·10-5 - 2·10-4 Вт | |
| Оценка случайной погрешности воспроизведения единиц | керма и мощность кермы в воздухе 1,1·10-3 - 1,5·10-3 |
| экспозиционная доза и мощность экспозиционной дозы 1,1·10-3 - 1,5·10-3 | |
| поток энергии 1·10-2 | |
| Оценка неисключённой систематической погрешности воспроизведения | кермы и мощности кермы в воздухе 4,2·10-3 - 1,1·10-2 |
| экспозиционной дозы и мощности экспозиционной дозы 3,7·10-3 - 8,2·10-3 | |
| потока энергии 2,5·10-2 | |
| Стандартная неопределённость, оценённая по типу А | кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучений 1,1·10-3 - 1,5·10-3 |
| экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучений 1,1·10-3 - 1,5·10-3 | |
| потока энергии рентгеновского излучения 1·10-2 | |
| Стандартная неопределённость, оценённая по типу В | кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучений 1,7·10-3 - 4,6·10-3 |
| экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучений 1,5·10-3 - 3,4·10-3 | |
| потока энергии рентгеновского излучения 1,0·10-2 | |
| Суммарная стандартная неопределённость | кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучений 2,0·10-3 - 4,8·10-3 |
| экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучений 1,9·10-3 - 3,7·10-3 | |
| потока энергии рентгеновского излучения 1,4·10-2 | |
| Расширенная неопределённость при коэффициенте охвата k=2 | кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучений 4,0·10-3 - 9,6·10-3 |
| экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучений 3,8·10-3 - 7,4·10-3 | |
| потока энергии рентгеновского излучения 2,8·10-2 |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
Область применения:
Дозиметрические измерения рентгеновского и гамма-излучений используются во многих областях:
- Медицина и санитария;
- Экология;
- Ядерная энергетика;
- Ядерное приборостроение;
- Военное дело и оборонные технологии;
- Дефектоскопия;
- Геофизика и геология;
- Биофизика и биология;
- Космонавтика;
- Банковское дело;
- Таможенный контроль;
- Гражданская оборона и устранение последствий чрезвычайных ситуаций и др.
Результаты применения эталона:
Не указано
Совокупное количество средств измерений, прослеживаемых к ГЭТ 8-2019:
Парк СИ, прослеживаемых к эталону – более 10 000 000 дозиметрических средств измерений.
Обеспечение единства измерений, участие в программе CIPM MRA:
109

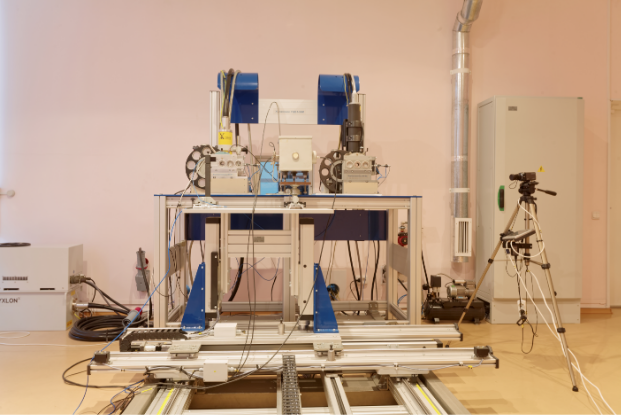

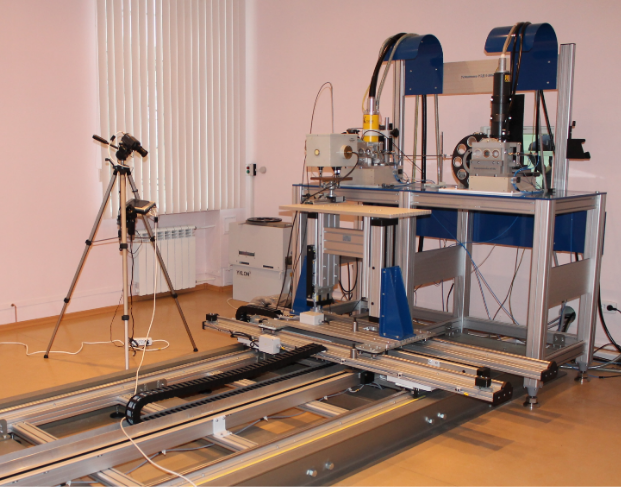

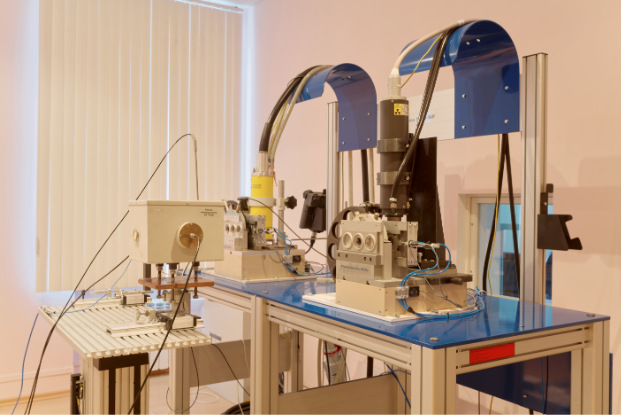

ФОТО:
/Picture-1.png)
/Picture-2.png)
/Picture-3.png)
