ГЭТ 134-82 (НИО 210)
Название эталона:
- ГЭТ 134-82 Государственный первичный специальный эталон единиц экспозиционной дозы, мощности экспозиционной дозы, потока и плотности потока энергии импульсного рентгеновского излучения
Вид измерения:
- Измерения характеристик ионизирующих излучений и ядерных констант
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательский отдел измерений ионизирующих излучений
Ученый-хранитель:
- Гришин Денис Сергеевич
Год создания:
- 1982
Год переудтверждения:
- 1982
Принцип действия:
В основу эталона при измерении экспозиционной дозы, средней мощности экспозиционной дозы положен ионизационный метод, основанный на измерении ионизационного эффекта, возникающего в воздухе чувствительного объёма ионизационной камеры под воздействием импульсного рентгеновского излучения. При измерении среднего потока и средней плотности потока энергии используется калориметрический метод, основанный на измерении в калориметре тепловой энергии полного поглощения фотонов импульсного рентгеновского излучения.
Состав эталона:
- Плоскопараллельная газонаполненная ионизационная камера КИ-1;
- Изотермический дифференциальный калориметр КЛ-1;
- Система регистрации;
- Установка импульсного рентгеновского излучения ИРИ-1;
- Установка импульсного рентгеновского излучения ИРИ-2.
Основные метрологические характеристики
| Единица | Значение | S0 | q0 | u0A | u0B | u0C | U0 ( k = 2) |
|---|---|---|---|---|---|---|---|
| Экспозиционная доза, Кл/кг | 8 × 10-7 – 3 × 10-4 | 1 × 10-2 | 3 × 10-2 | 1 × 10-2 | 1,2 × 10-2 | 1,6 × 10-2 | 3,2 × 10-2 |
| Средняя мощность экспозиционной дозы, А /кг | 8 × 10-9 – 3 × 10-5 | ||||||
| Средний поток энергии, Вт | 5 × 10-6 – 3 × 10-5 | 2 × 10-2 | 4 × 10-2 | 2 × 10-2 | 1,6 × 10-2 | 2,6 × 10-2 | 5,2 × 10-2 |
| Средняя плотность потока энергии, Вт/м 2 | 1 × 10 -2 – 1 × 10 -1 |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений экспозиционной дозы, средней мощности экспозиционной дозы, среднего потока и средней плотности потока энергии импульсного рентгеновского излучения
Область применения:
- Экспериментальная ядерная физика быстропротекающих процессов;
- Астрофизические и космические исследования;
- Ядерная и термоядерная энергетика;
- Дефектоскопия в машиностроении, авиа и судостроении, при транспортировке нефти и газа;
- Медицина и санитария;
- Биология и др.
Результаты применения эталона:
Обеспечено воспроизведение единиц экспозиционной дозы и средней мощностью экспозиционной дозы импульсного рентгеновского излучения с неисключенной систематической погрешностью 3 % и средним квадратическим отклонением 1 %; среднего потока и средней плотности потока энергии импульсного рентгеновского излучения с неисключенной систематической погрешностью 4 % и средним квадратическим отклонением 2 %. Создание эталона в 1982 г. привело к более широкому и эффективному использованию выпускаемых в стране импульсных рентгеновских аппаратов и трубок, измерительных приборов.
В настоящее время проходят работы по совершенствования эталона, направленные на:
- Расширение номенклатуры воспроизводимых величин: воспроизведение кермы в воздухе и средней мощности кермы в воздухе наряду с экспозиционной дозой, средней мощностью экспозиционной дозы, среднего потока энергии и средней плотности потока энергии импульсного рентгеновского излучения;
- Расширение функциональных возможностей эталона за счет воспроизведения единиц величин в расширенном диапазоне длительности импульсов (к имеющимся наносекундному и микросекундному диапазону добавляется миллисекундный диапазон);
- Расширение диапазона воспроизведения единиц величин в 3 раза;
- Повышение уровня автоматизации процессов эталонных измерений. Окончание работ запланировано на 4 кв. 2026 г.
Совокупное количество средств измерений, прослеживаемых к ГЭТ 134-82:
Сотни
Обеспечение единства измерений, участие в программе CIPM MRA:
Сличения не проводились
Уникальные технические установки в составе эталона:

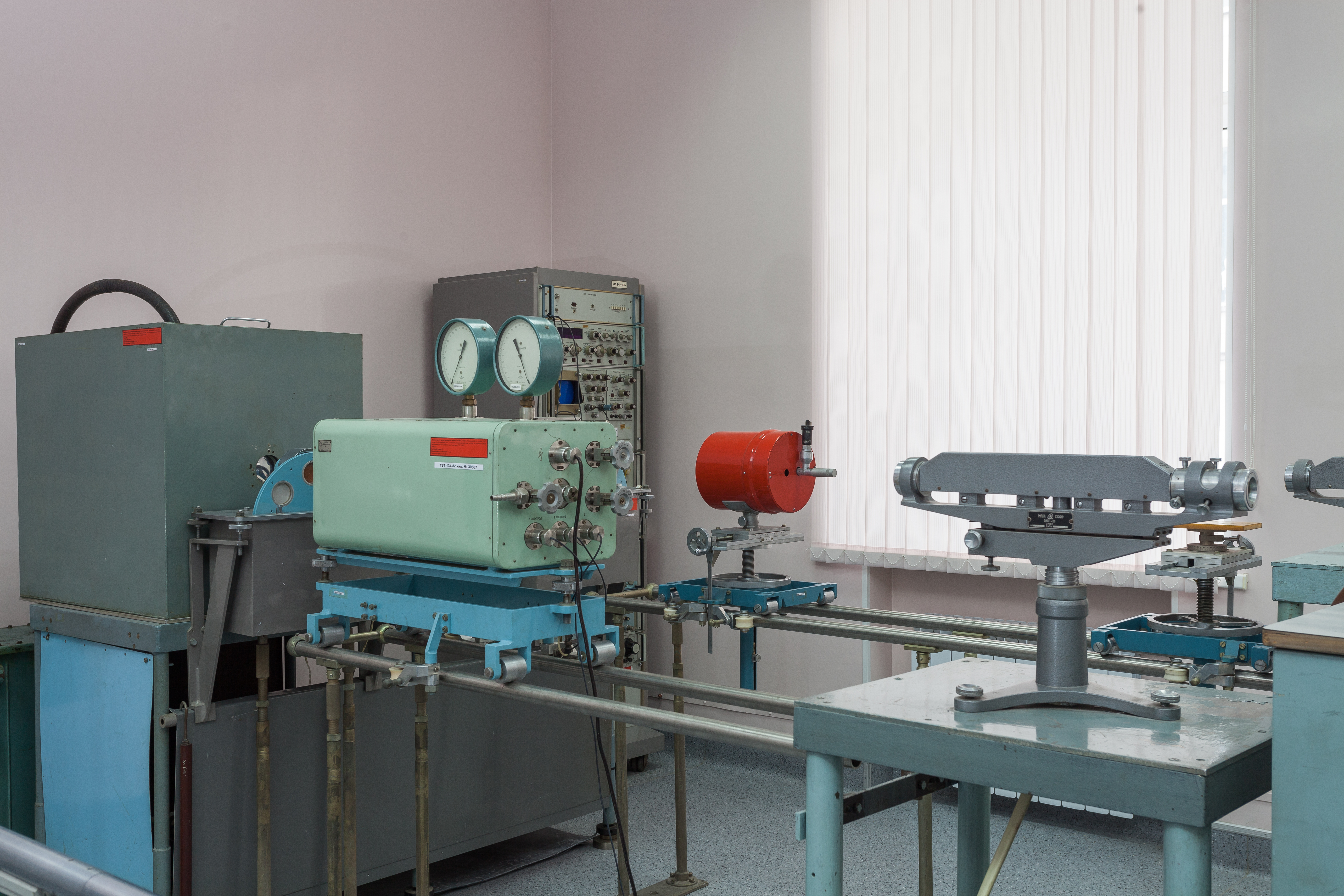

Плоскопараллельная газонаполненная ионизационная камера КИ-1; изотермический дифференциальный калориметр КЛ-1; установка импульсного рентгеновского излучения ИРИ-1; установка импульсного рентгеновского излучения ИРИ-2.
ФОТО:
/IMG_4318.jpg)
