ГЭТ 94-2001 (НИО 253)
Название эталона:
- ГЭТ 94-2001 Государственный первичный эталон единиц линейного ускорения и плоского угла при угловом перемещении твердого тела
Вид измерения:
- Измерения механических величин
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательский отдел эталонов в областях измерений параметров движения, крутящего момента силы и гравиметрии
Ученый-хранитель:
- Янковский Александр Анатольевич
Год создания:
- 1996
Год переудтверждения:
- 2001
Принцип действия:
-
В эталонной установке ЭУП-3 используется принцип эквивалентности инерционной и гравитационной масс, позволяющий задавать вместо инерционного гравитационное ускорение. Установка реализует метод наклона прибора в гравитационном поле Земли, при котором ускорение вдоль измерительной оси прибора равно gsinf, где g - ускорение свободного падения, f - угол между измерительной осью прибора и горизонтальной плоскостью. В установке использован абсолютный метод определения горизонтальной плоскости, когда за эту плоскость принимается поверхность свободной жидкости.
-
Эталонная установка ДЦ-3 воспроизводит единицы постоянного и переменного линейного ускорения ротационным методом. При неподвижном поворотном столе установка представляет собой одинарную центрифугу, воспроизводящую постоянные линейные ускорения в соответствии с выражением
/formula-1.png)
где - угловая скорость платформы, R - расстояние между осью вращения и центром масс чувствительного элемента прибора. При одновременном угловом движении двух платформ, установка представляет собой двойную центрифугу, и позволяет воспроизводить гармонические линейные ускорения в соответствии с выражением:
/formula-2.png)
где - угловая скорость поворотного стола, R1 - расстояние между осями платформ, r - расстояние между осью вращения поворотного стола и центром масс чувствительного элемента исследуемого прибора. В этом режиме одновременно воспроизводятся постоянное и переменное ускорения. Если r=0 установка воспроизводит гармоническое линейное ускорение. Эталонная установка НЦ-3, воспроизводит единицу переменного линейного ускорения методом переменной проекции ускорения свободного падения на измерительную ось исследуемого прибора и единицу плоского угла при угловом перемещении твердого тела гониометрическим методом. При воспроизведении единицы переменного линейного ускорения вращающаяся с угловой скоростью w платформа отклоняется от вертикали на угол f и, в случае расположения центра масс чувствительного элемента исследуемого прибора на оси вращения, воспроизводимое ускорение
/formula-3.png)
В режиме воспроизведения единицы плоского угла, реализуется гониометрический метод на основе совместного использования двух измерительных преобразователей – кольцевого лазера и оптического голографического преобразователя. Применение преобразователей, использующих принципиально различные физические эффекты, позволяет достичь высокого разрешения и равномерности шкалы, присущих кольцевым лазерам в режиме измерения угла, и высокой стабильности коэффициента преобразования, присущей голографическим шкалам.
-
Состав эталона:
- Установка поворотная ЭУП-3;
- Установка ротационная с управляемая направлением оси вращения НЦ-3;
- Установка ротационная ДЦ-3 (двойная центрифуга).
Основные метрологические характеристики
| Наименование единицы | Диапазон | Погрешность | Неопределенность | ||||
|---|---|---|---|---|---|---|---|
| S0 | q0 | u0A | u0B | u0С | U0 | ||
| Гармоническое линейное ускорение | 1 ·10-4 — 250 м/с2 0,05-30 Гц | 1,5 × 10-5 – 2,5 × 10-3 м/с2 | 5 × 10-5 – 1 × 10-2 м/с2 | 1,5 × 10-5 – 2,5 × 10-3 м/с2 | 3 × 10-5 – 7 × 10-3 м/с2 | 3,2 × 10-5 – 7,5 × 10-3 м/с2 | 6,4 × 10-5 – 1,8 × 10-2 м/с2 |
| Постоянное линейное ускорение | 5·10-5 — 500 м/с2 | 1,5 × 10-5 – 2,5 × 10-4 м/с2 | 2,5 × 10-5 – 1 × 10-3 м/с2 | 1,5 × 10-5 – 2,5 × 10-4 м/с2 | 1 × 10-5 – 6 × 10-4 м/с2 | 2,2 × 10-5 – 6,5 × 10-4 м/с2 | 4,4 × 10-5 – 1,3 × 10-3 м/с2 |
| Плоский угол при угловом перемещении твердого тела | 0,2 ² - 360 ° | 0,04 ² | 0,05 ² | 0,04 ² | 0,03 ² | 0,05 ² | 0,1 ² |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений линейного ускорения и плоского угла при угловом перемещении твердого тела
Область применения:
Космические и оборонные технологии, судостроение, авиа- и ракетостроение, приборостроение и точное машиностроение
Результаты применения эталона:
- Передача единицы рабочим эталонам единиц линейного ускорения и плоского угла;
- Обеспечение аттестации испытательного оборудования, предназначенного для оценки соответствия продукции оборонного назначения;
- Обеспечение определения метрологических характеристик технических средств с измерительными возможностями, в т.ч. оборонного назначения.
Совокупное количество средств измерений, прослеживаемых к ГЭТ 94-2001:
Десятки тысяч
Обеспечение единства измерений, участие в программе CIPM MRA:
Сличения не проводились
Уникальные технические установки в составе эталона:
Нет
ФОТО:
-
/Установка поворотная ЭУП-3.png)

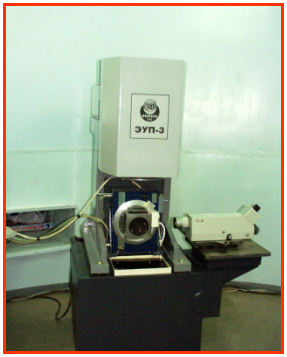

Установка поворотная ЭУП-3
-
/Установка ротационная ДЦ-3 (двойная центрифуга)..png)

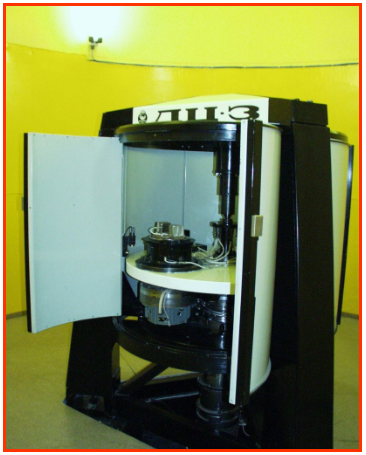

Установка ротационная ДЦ-3 (двойная центрифуга).
-
/Установка ротационная с управляемая направлением оси вращения НЦ-3.png)

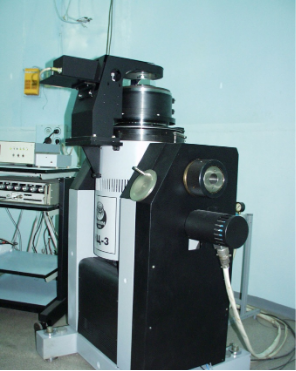

Установка ротационная с управляемая направлением оси вращения НЦ-3
