ГЭТ 22-2014 (НИО 251)

Название эталона:

ГЭТ 22-2014 Государственный первичный эталон единицы плоского угла (далее – ГЭТ 22-2014).

Вид измерения:

Измерения геометрических величин.

Структурное подразделение: названием НИО\НИЛ:

Научно-исследовательский отдел геометрических измерений.

Ученый-хранитель:

Чекирда Константин Владимирович, кандидат технических наук.

Год создания:

1980.

Год переудтверждения:

2015.

Принцип действия:

Единица плоского угла воспроизводится с помощью:
- Интерференционного экзаменатора (в области малых углов) в статическом режиме согласно выражению, зависящему от длины волны лазерного излучения и размера пикселя камеры экзаменатора (обеспечивается прослеживаемость к Государственному первичному эталону единицы длины – метра ГЭТ 2-2021),
- Стенда углоизмерительного в динамическом режим методом считывания с угловой шкалы оптического преобразователя угла.
От экзаменатора единица плоского угла передается автоколлиматорам, которые совместно со столом поворотным передают единицу призмам многогранным. От стенда углоизмерительного единица плоского угла передается измерительным преобразователям угла.

Состав эталона:

Экзаменатор интерференционный, № 01-2014;
Автоколлиматор цифровой, № VNIIM01;
Автоколлиматор цифровой, № VNIIM02;
Автоколлиматор цифровой, № VNIIM03;
Призма 24-гранная, № 13;
Призма 72-гранная, № 1;
Стол измерительный поворотный, № 01-2013;
Комплекс углоизмерительный, № 01-2014;
Стенд углоизмерительный, № 01-2013.

Поверочная схема:

Возглавляет Государственную поверочную схему для средств измерений плоского угла, утвержденную Приказом Росстандарта от 26.11.2018 № 2482.

Область применения:

Фундаментальные и прикладные научные исследования, важнейшие отрасли национальной промышленности – аэрокосмическая, энергетическая, судостроительная, оборонная и машиностроение.

Результаты применения эталона:

ГЭТ 22-2014 обеспечивает воспроизведение единицы плоского угла в статическом режиме в диапазоне от 0 до 15" с неисключенной систематической погрешностью 0,0006'' и средним квадратическим отклонением 0,005'', в динамическом режиме – в диапазоне от 0 до 360° с неисключенной систематической погрешностью 0,021'' и средним квадратическим отклонением 0,01''.

ГЭТ 22-2014 обеспечивает присутствие Российской Федерации в международной базе измерительных и калибровочных возможностей Международного бюро мер и весов.

Обеспечена передача единицы плоского угла Государственным вторичным и рабочим эталонам в соответствии Государственной поверочной схемой.

Совокупное количество средств измерений, прослеживаемых к ГЭТ 22-2014:

Сотни тысяч.

Обеспечение единства измерений, участие в программе CIPM MRA:

3

Уникальные технические установки в составе эталона:

В состав ГЭТ 22-2014 входят уникальные установки, разработанные сотрудниками отдела геометрических измерений ФГУП «ВНИИМ им. Д.И. Менделеева»:

Экзаменатор интерференционный, в основе которого лежит модифицированный многолучевой отражающий интерферометр Физо;
Стенд углоизмерительный, работающий в динамическом режиме, на основе оптического преобразователя угла и кольцевого лазера.

ФОТО:

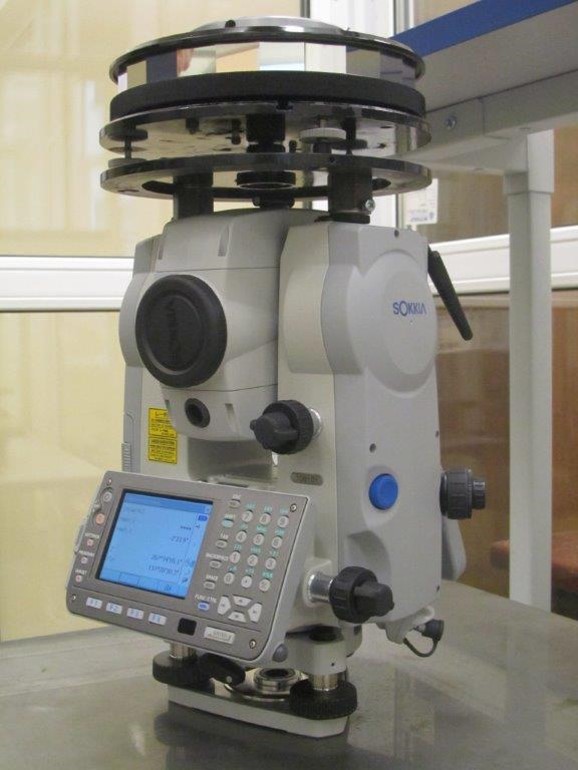

Комплекс углоизмерительный

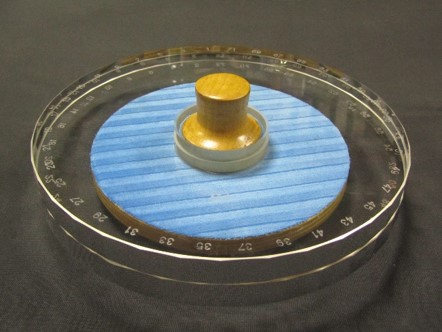

Призма 72-гранная

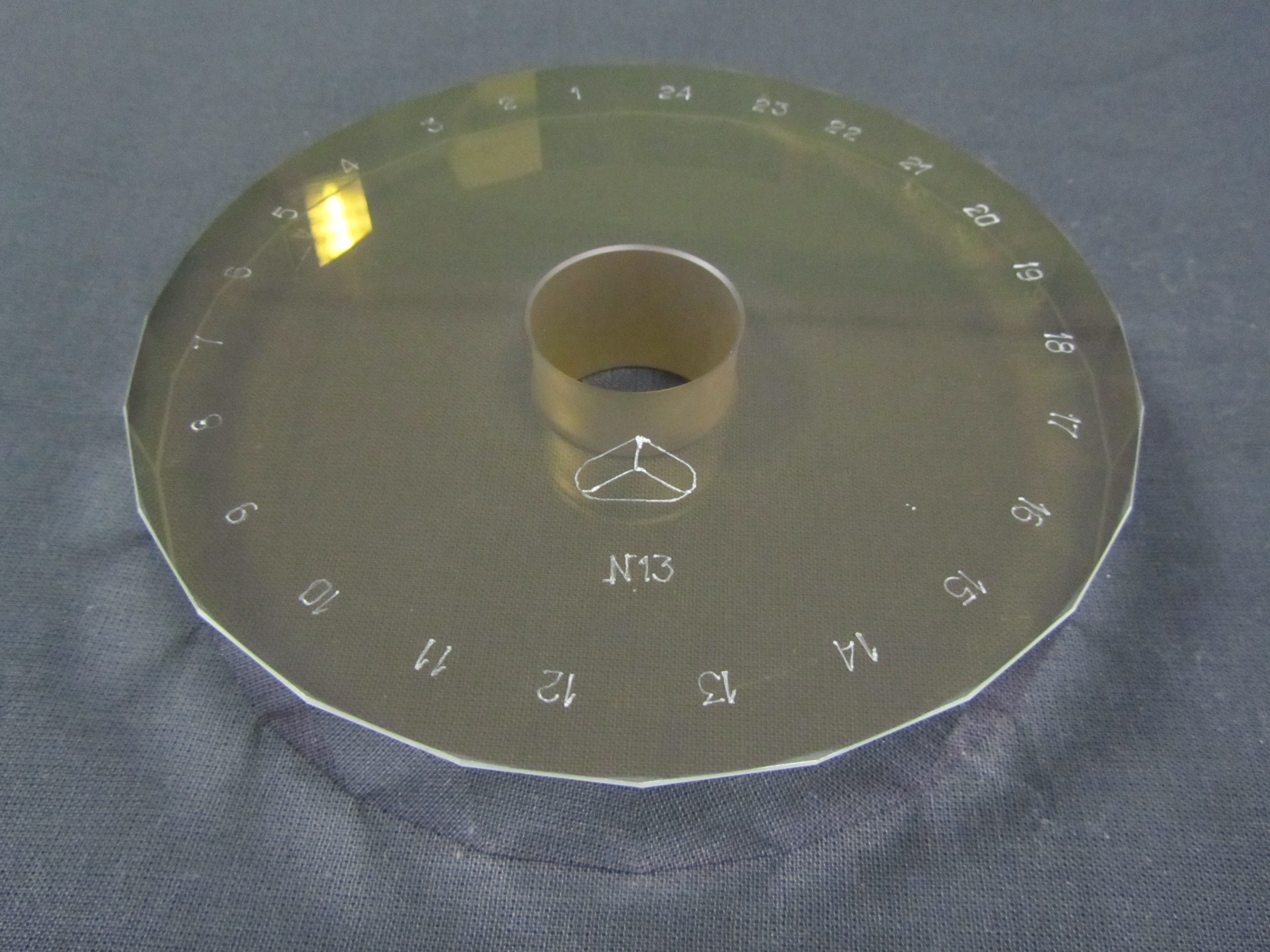

Призма 24-гранная

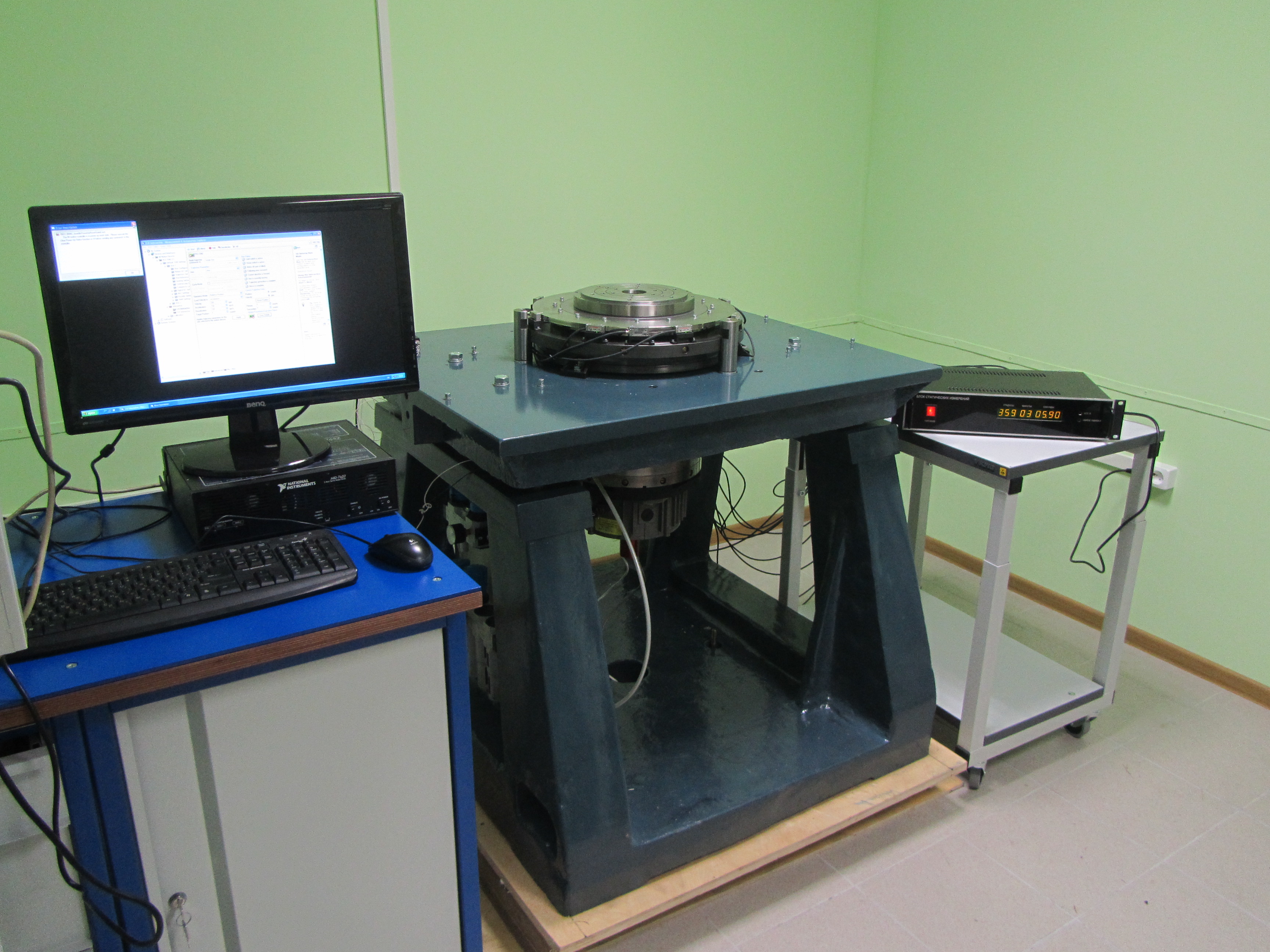

Стенд (динамика)

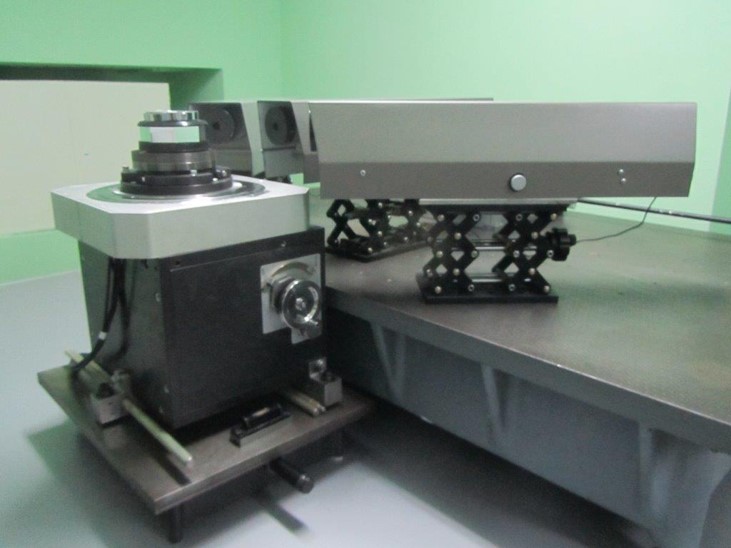

Стол+автоколлиматоры

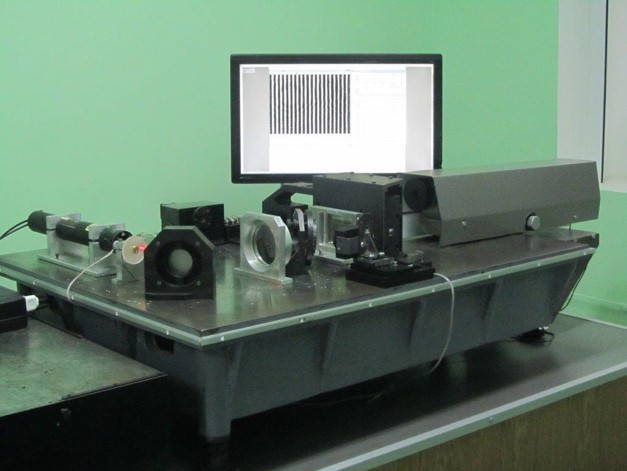

Экзаменатор
