ГЭТ 164-2016 (НИЛ 2423)

Название эталона:

ГЭТ 164-2016 Государственный первичный специальный эталон единицы массовой концентрации частиц в аэродисперсных средах

Вид измерения:

Измерения физико-химического состава и свойств веществ

Структурное подразделение: названием НИО\НИЛ:

Лаборатория госэталонов и научных исследований в области измерений параметров дисперсных сред

Ученый-хранитель:

Кустиков Юрий Анатольевич, к.т.н.

Год создания:

2003

Год переудтверждения:

2016

Принцип действия:

В основу функционирования эталона положен ряд физических методов (гравиметрический, радиоизотопный, дифракционный, фотометрический, люминесцентный, времяпролетная спектрометрия, метод оптической микроскопии), обеспечивающих воспроизведение и передачу единиц массовой концентрации частиц в аэродисперсных средах и измерение размеров частиц.

Состав эталона:

Государственный первичный специальный эталон состоит из следующих комплексов: радиоизотопно-гравиметрический комплекс аппаратуры для измерения массовой концентрации аэрозольных частиц; комплексы аппаратуры для создания аэрозолей; аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред по аэродинамическому диаметру частиц (PM2.5, PM10); комплекс аппаратуры для измерений параметров дисперсных сред.

Основные метрологические характеристики

Наименование характеристики	Значение
Диапазон массовой концентрации частиц в аэродисперсных средах, мг/м³	0,02 – 1500
Расширенная неопределенность U (k = 2) в диапазоне (0,15 – 1500) мг/м³, %	2,8 – 3,2
Расширенная неопределенность U (k = 2) в диапазоне (0,02 – 0,15) мг/м³, %	3,2 – 5,0
Диапазон массовой концентрации частиц в аэродисперсных средах (фракции РМ2,5 и РМ 10), мг/м³	0,02 – 1,5
Расширенная неопределенность U (k = 2), %	3,2 – 5,0
Диапазон сферического диаметра частиц, мкм	0,5 – 1000
Расширенная неопределенность U (k = 2), %	3,0 – 4,5

Поверочная схема:

Возглавляет государственную поверочную схему для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённую приказом Росстандарта от 30 декабря 2021 г. № 3105.

Область применения:

Сфера государственного регулирования обеспечения единства измерений;
Контроль атмосферного воздуха, воздуха рабочей зоны, промышленных выбросов в атмосферу;
Контроль гигиенических нормативов (ПДК взвешенных частиц);
Электронные, космические и оборонные технологии;
Утилизация техногенных образований и др.

Результаты применения эталона:

В настоящее время в Российской Федерации парк анализаторов аэрозолей – измерителей массовой концентрации составляет более 10 000 штук (более 50 утвержденных типов средств измерений) и измерения массовой концентрации взвешенных частиц осуществляется в сфере государственного регулирования широко востребованы такими министерствами и ведомствами как:

Росгидромет – мониторинг атмосферного воздуха, контроль глобального изменения климата;
Минприроды – контроль атмосферного воздуха, промышленных выбросов в атмосферу, загрязнений селитебных зон;
Минздрав – контроль гигиенических нормативов (ПДК взвешенных частиц);
Роснадзор – контроль довзрывных концентраций горючей пыли;
Минобороны – создание аэрозолей поражающего действия;
Минтруда – контроль средств индивидуальной защиты органов дыхания, фильтрующих элементов;
Роскосмос, Росавиация – контроль аэрозольных частиц в кабине летательного аппарата;
Предприятия химической, пищевой и нефтехимической промышленности, экологии, газового и топливно-энергетического комплекса.

Совокупное количество средств измерений, прослеживаемых к ГЭТ 164-2016:

Десятки тысяч

Обеспечение единства измерений, участие в программе CIPM MRA:

Пилотные сличения в области измерения массовой концентрации твердых частиц, COOMET 435/RU/08 (2008 – 2012). Участники: ВНИИМ (Россия) – координатор, КазСтандарт (Казахстан).
Пилотные сличения по измерению диаметра отсечки частиц фракции PM2,5, APMP/QM-PXX (2025 – 2026). Участники: NPLI (Индия) – координатор, ВНИИМ (Россия), NIM (Китай), KRISS (Корея).

Ключевые сличения в области измерения массовой концентрации частиц в рамках соглашения CIPM MRA не проводились, CMC-строки отсутствуют.

Уникальные технические установки в составе эталона:

Комплексы аппаратуры для создания аэрозолей; аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред по аэродинамическому диаметру частиц (PM2.5, PM10); радиоизотопные измерители массовой концентрации аэрозолей ДАСТ и ДАСТ-1-Э из состава радиоизотопно-гравиметрического комплекса аппаратуры

ФОТО:

Общий вид установок и аппаратуры из состава эталона

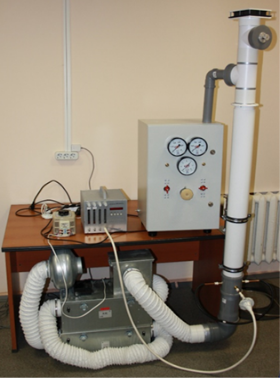

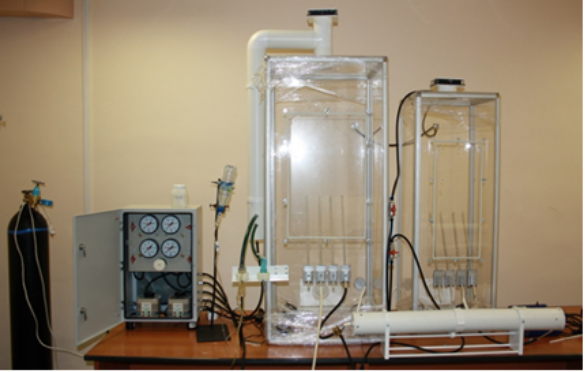

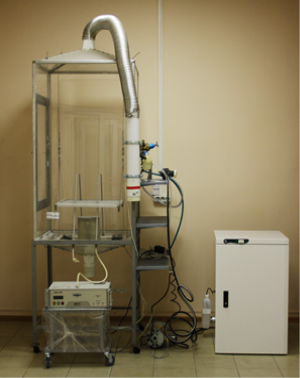

Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 0,02 до 5 мг/м³
Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 0,15 до 100 мг/м³
Комплекс аппаратуры для создания аэродисперсных сред с массовой концентрацией частиц в диапазоне от 20 до 1500 мг/м³

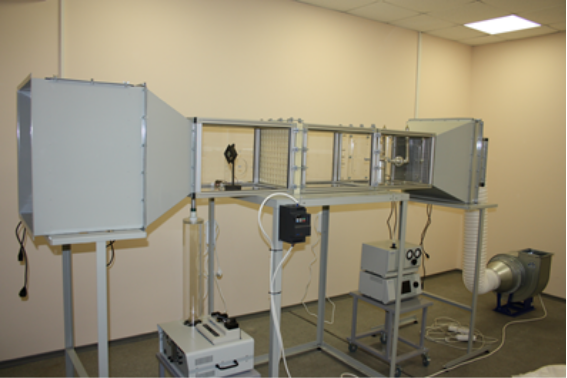

Аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред по аэродинамическому диаметру частиц (PM2.5, PM10)

Радиоизотопные измерители массовой концентрации аэрозолей из состава радиоизотопно-гравиметрического комплекса аппаратуры

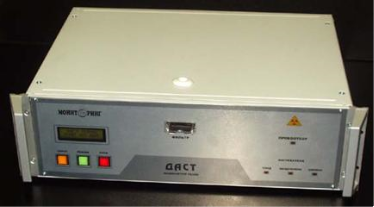

Радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ
Радиоизотопный измеритель массовой концентрации аэрозолей ДАСТ-1-Э

Измерители параметров дисперсных сред

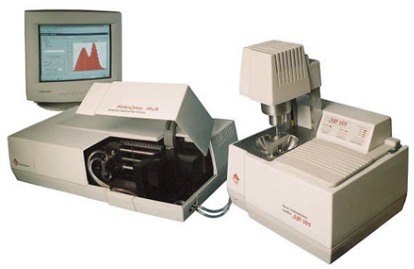

Лазерный дифракционный анализатор частиц Микросайзер

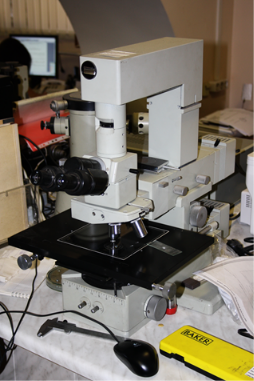

Микроскоп оптический МКТФ-1 с телевизионной камерой ОГС-1200

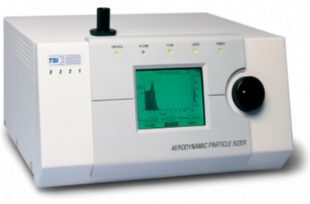

Аэродинамический классификатор размеров частиц модели 3321
