ГЭТ 88-2014 (НИЛ 2201)
Название эталона:
- ГЭТ 88-2014 Государственный первичный специальный эталон единицы силы электрического тока в диапазоне частот (20 - 1·10^6) Гц
Вид измерения:
- Измерения электрических и магнитных величин
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательская лаборатория государственных первичных эталонов в области измерений режимов электрических цепей
Ученый-хранитель:
- Шевцов Владимир Иванович, кандидат технических наук, доцент
Год создания:
- 1975
Год переудтверждения:
- 2015
Принцип действия:
В основу работы эталона положен метод разновременного сравнения среднеквадратического значения силы переменного тока с значением силы постоянного тока.
Состав эталона:
- Наборы эталонных термопреобразователей переменного тока на диапазон силы токов от 1·10-3 до 0,1 А и на диапазон частот от 20 до 1·106 Гц;
- Наборы эталонных термопреобразователей переменного тока на диапазон силы токов от 0,3 до 20 А и на диапазон частот от 40 до 2·104 Гц;
- Комплект шунтов переменного тока Fluke A40B на диапазон частот от 20 Гц до 100 кГц и на диапазон силы токов от 1 мА до 100 А;
- Высокостабильный источник силы постоянного/переменного тока;
- Преобразователь переменного напряжения в переменный ток в диапазоне частот от 1 до 1000 кГц;
- Управляемый напряжением усилитель тока Clarkе Hess 8100;
- Нановольтметр/микроомметр 34420А;
- Преобразователи переменного напряжения прецизионные 792А;
- Меры электрического сопротивления;
- Измеритель параметров воздуха для контроля параметров окружающей среды.
Основные метрологические характеристики
| Название | Значение |
|---|---|
| Оценка неисключённой систематической погрешности воспроизведения | (3·10-6 - 5·10-5) отн. ед. при силе тока (1·10-3 – 0,1) А в диапазоне частот (20 - 1·106) Гц (5·10-5 - 1·10-4) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
| Оценка случайной погрешности воспроизведения единиц | (1·10-6 - 2·10-5) отн. ед. при силе тока (1·10-3 – 0,1) А в диапазоне частот (20 - 1·106) Гц (2·10-5 - 5·10-5) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
| Стандартная неопределённость, оценённая по типу A | (1·10-6 - 2·10-5) отн. ед. при силе тока (1·10-3 – 0,1) А в диапазоне частот (20 - 1·106) Гц (2·10-5 - 5·10-5) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
| Стандартная неопределённость, оценённая по типу B | (1,7·10-6 - 3·10-5) отн. ед. при силе тока (1·10-3– 0,1) А в диапазоне частот (20 - 1·106) Гц (3·10-5 - 6·10-5) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
| Суммарная стандартная неопределённость | (2·10-6 – 3,6·10-5) отн. ед. при силе тока (1·10-3 – 0,1) А в диапазоне частот (20 - 1·106) Гц (3,6·10-5– 7,8·10-5) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
| Расширенная неопределённость при коэффициенте охвата k=2 | (4·10-6 – 7,2·10-5) отн. ед. при силе тока (1·10-3 – 0,1) А в диапазоне частот (20 - 1·106) Гц (7,2·10-5 – 1,6·10-4) отн. ед. при силе тока (0,1 – 100) А в диапазоне частот (40 - 1·105) Гц |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений силы переменного электрического тока от 1·10^-8 до 100 А в диапазоне частот от 1·10^-1 до 1·10^6 Гц
Область применения:
- Электроэнергетика и энергосберегающие технологии;
- Приборостроение и точное машиностроение;
- Электронные, космические и оборонные технологии;
- Строительство;
- Металлургия;
- Медицина;
- Пищевая промышленность.
Результаты применения эталона:
Метрологическое обеспечение измерений силы переменного тока:
- 2 вторичных эталона;
- порядка 300 рабочих эталонов 1-го разряда;
- свыше 1000 рабочих эталонов 2-го разряда.
Совокупное количество средств измерений, прослеживаемых к ГЭТ 88-2014:
По экспертной оценке превышает 10 млн. экземпляров - калибраторы, мультиметры, преобразователи тока, шунты переменного тока, щитовые амперметры и др.
Обеспечение единства измерений, участие в программе CIPM MRA:
Сличения: CCEM-K12. смс-строка: COOMET-EM-RU-00000KYA-1.
ФОТО:
-
/Общий вид эталона ГЭТ 88-2014.png)

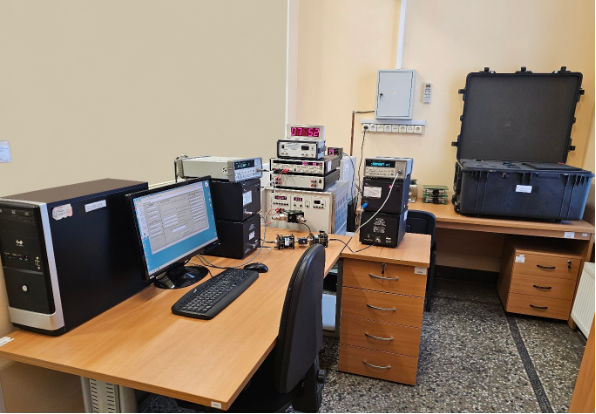

Общий вид эталона ГЭТ 88-2014
