ГЭТ 153-2025 (НИЛ 2203)
Название эталона:
- ГЭТ 153-2025 Государственный первичный эталон единицы электрической мощности в диапазоне частот от 1 до 2500 Гц
Вид измерения:
- Измерения электрических и магнитных величин, радиотехнические и радиоэлектронные измерения
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательская лаборатория госэталонов в области измерений электроэнергетических величин
Ученый-хранитель:
- Гублер Глеб Борисович
Год создания:
- 1986
Год переудтверждения:
- 2025
Принцип действия:
Цифровая обработка сигналов напряжения и силы тока, полученных после их преобразования эталонными масштабными преобразователями в цепях формирования электрической мощности.
Состав эталона:
- Высокостабильный программируемый источник фиктивной мощности (ИФМ) «Энергоформа»;
- Трансформатор напряжения разделительный;
- Эталонный индуктивный делитель напряжения с коэффициентами деления от 10 до 1000 в области частот от 40 до 1000 Гц;
- Эталонный однофазный резистивный делитель напряжения с коэффициентами деления от 10 до 240 в области частот от 0 до 2500 Гц;
- Комплект эталонных безреактивных шунтов переменного тока с номинальными токами от 0,1 до 10 А в области частот от 0 до 2500 Гц;
- Двухканальный АЦП на основе двух мультиметров 3458А;
- Генераторы широкополосные 33521А (2 шт.);
- Радиочасы МИР-РЧ;
- Мера постоянного напряжения Fluke732 В;
- Вольтметры-калибраторы постоянного напряжения В2-43 (2 шт.);
- Нановольтметр 34420А;
- Термоэлектрический измерительный преобразователь мощности;
- Управляемый AC/DC коммутатор;
- Высокостабильный источник напряжения и силы тока Fluke 6105;
- Трехканальный АЦП на основе трех мультиметров 3458А;
- Электронный трехфазный трансформатор тока ЭМТ-300;
- Трехфазный источник напряжения и силы тока;
- Трехфазный делитель напряжения;
- Персональный компьютер со специализированным программным обеспечением.
Основные метрологические характеристики
| Наименование физической величины | Диапазон значений | S | Θ | UP0 |
|---|---|---|---|---|
| Активная электрическая мощность, Вт | от 0 до 50000 | 1,1∙10-4 - 2∙10-4 | 8∙10-4 - 55∙10-4 | 7,2∙10-4 - 46∙10-4 |
| Реактивная электрическая мощность, вар | от 0 до 50000 | 1,3∙10-4 - 6,8∙10-4 | 21∙10-4 - 18∙10-3 | 18∙10-4 - 15∙10-3 |
| Напряжение основных гармоник несинусоидального напряжения (U1), В* | от 0,01 до 1000 | 1∙10-4 – 4∙10-4 | 4,9∙10-4 – 2,4∙10-3 | 4,2∙10-4 - 2,3∙10-3 |
| Сила тока основных гармоник несинусоидального тока (I1), А* | от 0,01 до 50 | 1∙10-4 – 4∙10-4 | 4,9∙10-4 – 2,4∙10-3 | 4,2∙10-4 - 2,3∙10-3 |
| Угол сдвига фаз между основными гармониками напряжения (U1) и тока (I1), градус** | от 0 до 360 | 5∙10-5 – 2∙10-4 | 5,8∙10-4 – 2,3∙10-3 | 0,0005º - 0,002º |
| Угол сдвига фаз между одноименными основными гармониками напряжения (U1) в двух разных фазах, градус** | от 0 до 360 | 5∙10-5 | 5,8∙10-4 | 5,8∙10-3 |
| Угол сдвига фаз между одноименными основными гармониками тока (I1) в двух разных фазах, градус** | от 0 до 360 | 5∙10-5 | 5,8∙10-4 | 0,0005º при f=50 Гц, 0,005º при f=400 Гц |
| Коэффициент гармоник напряжения (KЭU(n)) порядка n и суммарный коэффициент гармоник напряжения (KЭU), % | от 0,03 до 1 включ. | 2∙10-5 - 3∙10-5 | 0,8∙10-4–1,2∙10-4 | 0,7∙10-4 - 1∙10-4 |
| от св.1 до 50* | 0,002- 0,003 | 0,008–0,012 | 0,006-0,01 | |
| Коэффициент гармоник тока (KЭI(n)) порядка n и суммарный коэффициент гармоник тока (KЭI), % | от 0,03 до 1 включ. | 2∙10-5 - 3∙10-5 | 0,8∙10-4–1,2∙10-4 | 0,7∙10-4 - 1∙10-4 |
| от св.1 до 100* | 0,002- 0,003 | 0,008–0,012 | 0,006-0,01 | |
| Напряжение прямой (U1), обратной (U2) и нулевой (U0) последовательностей в трехфазных сетях, (В)*** | от 0,01 до 500 | 4∙10-4 – 7∙10-4 | 0,0025-0,005 | 0,002-0,004 |
| Коэффициенты несимметрии напряжения по обратной (К2) и нулевой (К0) последовательностям в трехфазных сетях , %** | от 0 до 50 | 5∙10-4 – 1∙10-3 | 0,0035–0,0075 | 0,003- 0,006 |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц
Область применения:
Электроэнергетика, электротехническая промышленность и приборостроение.
Результаты применения эталона:
В результате совершенствования расширены функциональные возможности эталона в части воспроизведения электроэнергетических величин для метрологического обеспечения новых классов средств измерений, которые измеряют параметры синхронизированных векторных величин (напряжение и сила тока), выполняют преобразование аналоговых сигналов переменного напряжения и силы тока в цифровые копии, синхронизированные со шкалой времени UTC (SU), и измеряют электроэнергетические величины, представленные в цифровых копиях сигналов на цифровых электроподстанциях.
Совокупное количество средств измерений, прослеживаемых к ГЭТ 153-2025:
Более 100 млн.
Обеспечение единства измерений, участие в программе CIPM MRA:
10

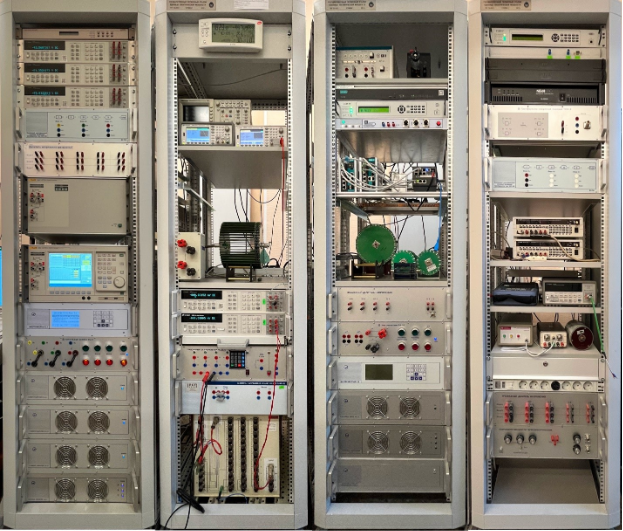

ФОТО:
