ГЭТ 15-79 (НИЛ 2202)
Название эталона:
- ГЭТ 15-79 Государственный первичный эталон единицы индуктивности
Вид измерения:
- Измерения электрических и магнитных величин
Структурное подразделение: названием НИО\НИЛ:
- Научно-исследовательская лаборатория госэталонов в области измерений параметров электрических цепей
Ученый-хранитель:
- Семенов Юрий Петрович
Год создания:
- 1979
Год переудтверждения:
- 1979
Принцип действия:
Воспроизведение единицы индуктивности осуществляется в схеме моста Максвелла-Вина на основе эталонов электрической емкости и сопротивления.
Состав эталона:
- Группа из четырех мер индуктивности;
- Индуктивно-емкостный мост
Основные метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Номинальные значения индуктивности, при которых воспроизводится единица | 10 мГн, 100 мГн |
| Воспроизведение единицы со средним относительным квадратическим отклонением результата измерений So при десяти (n=10) независимых измерениях, не превышает | 1·10-6 |
| Неисключенная относительная систематическая погрешность Θо, не превышает | 5·10-6 |
| Стандартная неопределенность, оцениваемая по типу А, uAo, не превышает | 1·10-6 |
| Стандартная неопределенность, оцениваемая по типу B, uBo, не превышает | 3·10-6 |
| Суммарная стандартная неопределенность | 3,16·10-6 |
| Расширенная неопределенность (при k=2) | 6,3·10-6 |
| Нестабильность νо хранения единицы за год | 1·10-6 |
Поверочная схема:
- Возглавляет государственную поверочную схему для средств измерений индуктивности
Область применения:
- Приборостроение и радиоэлектронная промышленность;
- Электроэнергетика, атомная энергетика и др.
Результаты применения эталона:
Передача единицы индуктивности осуществляется от Государственного первичного эталона посредством Государственных вторичных эталонов в диапазоне:
- Значений индуктивности 10 нГн - 1 кГн при частотах 40 Гц – 100 МГц;
- Значений взаимной индуктивности 5 мкГн - 10 мГн при частотах 40 Гц – 100 кГц
Совокупное количество средств измерений, прослеживаемых к ГЭТ 15-79:
Не указано
Обеспечение единства измерений, участие в программе CIPM MRA:
9
- Сличения КООМЕТ № 113/DE-a/94 Международные сличения эталонов индуктивности 10 мГн (1994 г.),
- CCEM-K3 (1989 - 1999); Comparison of inductors. Inductance: 10 mH, Frequency: 1 kHz; участники: PTB; ASMW; BNM-LCIE; IEN; METAS; NIM; NIST; NPL; SP; UME; VNIIM
- CCEM-K7 (1999 - 2003); Electricity and Magnetism, AC Voltage, Current, Power, and AC/DC Transfer; AC voltage ratio, Frequency: 1 kHz and 55 Hz (optional); участники: NPL; CEM; INRIM; KRISS; LNE; METAS; NIM; NIST; NMIA; NMIJ AIST; NPLI; NRC; PTB; SP; UME; VNIIM; VSL
- Двусторонние сличения 2009 - 2010; MIKES (Финляндия), SP (Швеция)
Уникальные технические установки в составе эталона:
Нет

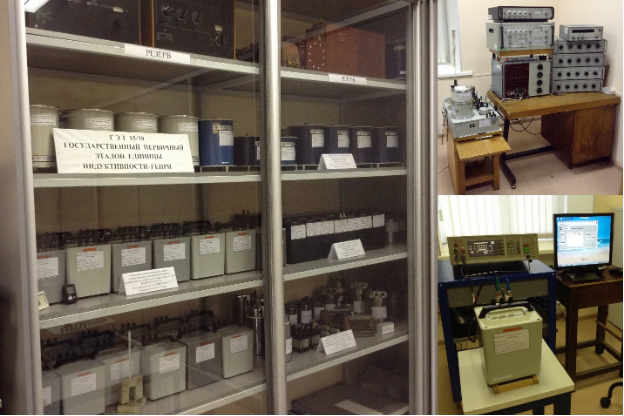

ФОТО:
/Picture.png)
