ГЭТ 143-85 (НИЛ 2202)

Название эталона:

ГЭТ 143-85 Государственный первичный эталон единицы угла потерь

Вид измерения:

Измерения электрических и магнитных величин

Структурное подразделение: названием НИО\НИЛ:

Научно-исследовательская лаборатория госэталонов в области измерений параметров электрических цепей

Ученый-хранитель:

Клионский Марк Данилович, к.т.н.

Год создания:

1985

Год переудтверждения:

1985

Принцип действия:

В основу эталона положен метод воспроизведения единицы угла потерь и численно равной ей единицы тангенса угла потерь с помощью плоскопараллельных и перекрёстных систем электродов. В плоскопараллельной системе электродов используется практически линейная зависимость угла потерь от межэлектродной ёмкости, а в перекрестной системе (при условии её симметричности) – близость к нулю суммы углов потерь перекрестных электродов.

Состав эталона:

система электродов МПЭ-1; мера емкости КМЕ-101;
трансформаторный мост-компаратор МГПЭ-1

Поверочная схема:

Возглавляет государственную поверочную схему для средств измерения тангенса угла потерь

Область применения:

Создание и производство материалов для микро- и наноэлектроники;
Электронные, космические и оборонные технологии;
Электроэнергетика;
Приборостроение и др.

Результаты применения эталона:

Точность измерений тангенса угла потерь в стране повышена на порядок, аттестованы вторичные эталоны, позволившие осуществить выпуск мер тангенса угла потерь, проведены испытания с целью утверждения типа прецизионных измерителей с погрешностью по тангенсу угла потерь 1·10-5 (требование кабельной промышленности).

Совокупное количество средств измерений, прослеживаемых к ГЭТ 10-2023:

Десятки тысяч.

Обеспечение единства измерений, участие в программе CIPM MRA:

8

Уникальные технические установки в составе эталона:

Система электродов обладает конструктивными особенностями, позволяющими уменьшить влияние ёмкостных утечек на корпус, что снизило НСП эталона до нескольких единиц седьмого знака. (а.с. на изобретение № 1107656, Б.И. 45, 1986 г.). Перекрёстная система электродов позволила установить начальную (нулевую) точку в диапазоне воспроизводимых значений угла потерь (а.с. № 1259874 Б.И. 35, 1986 г.). Уникальность разработанных устройств вывела страну на мировой метрологический уровень и не потеряла актуальности до настоящего времени.

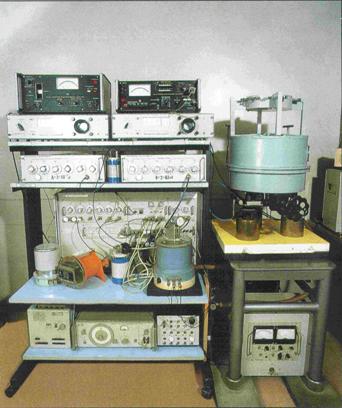

ФОТО:
