ГЭТ 95-2020 (НИО 231)

Название эталона:

ГЭТ 95-2020 Государственный первичный специальный эталон единицы давления для разности давлений

Вид измерения:

Измерения давления, вакуумные измерения

Структурное подразделение: названием НИО\НИЛ:

Научно-исследовательский отдел госэталонов в области измерений давления

Ученый-хранитель:

Витковский Олег Сергеевич, к.т.н.

Год создания:

1975

Год переудтверждения:

2020

Принцип действия:

- В основу эталона положен метод независимого воспроизведения разности давлений с помощью комплекса микроманометров и грузопоршневых манометров различных типов с взаимно перекрывающимися диапазонами измерений, а так же аппаратура для создания и поддержания давления.
- Микроманометр МВК: Принцип измерений микроманометра МВК основан на измерении разности давлений под измерительным колоколом микроманометра и атмосферой с помощью электронных весов.
- Микроманометр МКШ: Микроманометр компенсационный с лазерной системой отсчета МКШ основан на принципе уравновешивания действия давления столбом жидкости.
- Грузопоршневой манометр МГП: Используется принцип динамического взаимодействия поршня в цилиндре с потоком воздуха.

Состав эталона:

Эталон состоит из комплекса следующих технических средств измерений и вспомогательных устройств:

Весового колокольного микроманометра № 01 МВК;
Микроманометра с лазерной системой отсчета №01 МКШ;
Грузопоршневого манометра № 231- I МГП;
Грузопоршневого микроманометра № 231- II МГП – средство передачи размера единицы.
Аппаратура для создания и поддержания разности давлений и передачи единицы давления

Основные метрологические характеристики

Наименование характеристики	Наименование микроманометра
Наименование характеристики	МВК	МКШ	МГП
Диапазон значений воспроизводимого давления, Па	0,05 – 1·10²	1·10² – 5·10³	5·10³ – 1·10⁵
Среднее квадратическое отклонение результата измерений, S₀, Па, не более	0,025	0,04	0,2
Неисключенная систематическая погрешность, Θ₀, Па, не более	0,025	0,1	0,4
Стандартная неопределенность по типу А, Па	0,025	0,04	0,2
Стандартная неопределенность по типу В, Па	0,01	0,06	0,23
Суммарная неопределенность, Па	0,03	0,07	0,31
Расширенная неопределенность, Па (k=2)	0,06	0,14	0,62

Поверочная схема:

Государственная поверочная схема для средств измерений разности давлений до 1·10^5 Па (Приказ Росстандарта № 472 от 10.03.2025 г.)

Область применения:

Машиностроение, приборостроение, медицина, транспорт, авиа - космическая техника, топливно-энергетический комплекс и т.д.

Результаты применения эталона:

Эталон возглавляет Государственную поверочную схему для средств измерений разности давлений до 1·105 Па, утвержденную Приказом Росстандарта № 472 от 10.03.2021 г.

Эталон передает единицу национальным институтам Беларуси и Казахстана.

Совокупное количество средств измерений, прослеживаемых к ГЭТ 95-2020:

Сотни тысяч единиц СИ

Обеспечение единства измерений, участие в программе CIPM MRA:

Эталон принимал участие в Ключевых сличения национальных эталонов единицы давления в диапазоне 100-5000 Па, COOMET.M.P-K14

Страны участницы: Германия-пилот, Россия, Чехия, Литва

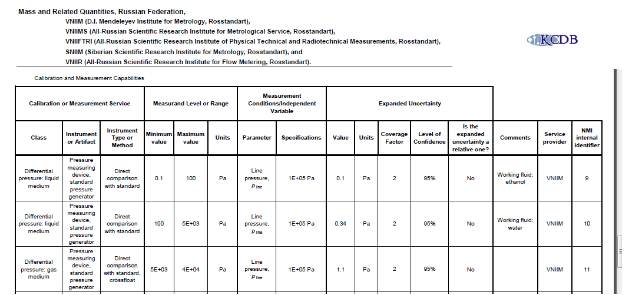

Метрологические возможности России в диапазоне разности давлений указаны в таблицах SMC

ФОТО:

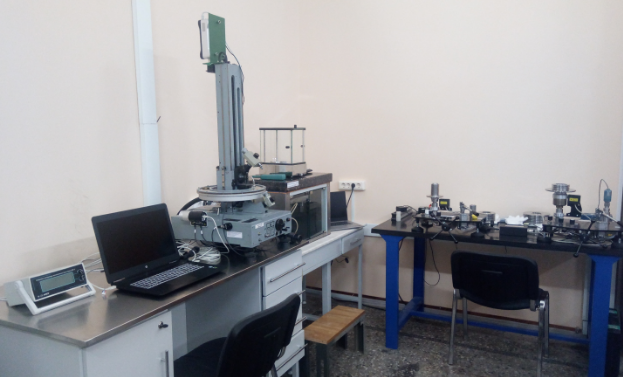

эталон ГЭТ 95-2020
