ГЭТ 49-2016 (НИО 231)

Название эталона:

ГЭТ 49-2016 Государственный первичный специальный эталон единицы давления для области абсолютных давлений в диапазоне 1·10[^-6] ÷ 1·10[^3] Па

Вид измерения:

Измерения давления, вакуумные измерения

Структурное подразделение: названием НИО\НИЛ:

Научно-исследовательский отдел госэталонов в области измерений давления

Ученый-хранитель:

Чернышенко Александр Александрович, к.т.н.

Год создания:

1980

Год переудтверждения:

2021

Принцип действия:

Принцип работы эталона основан на изменении емкости конденсатора, образуемого упругим чувствительным элементом-мембраной и изолированным от неё измерительным (компенсационным) электродом, под воздействием измеряемого давления. Изменение емкости преобразуется в электрический сигнал. В основу эталона положен мембранно-емкостной метод измерений на способе компенсации прогиба мембраны электростатическим воздействием. Емкостный способ фиксации положения мембраны заключается в преобразовании её механических перемещений в эквивалентное изменение электрической емкости измерительного конденсатора, расположенного в измерительной камере преобразователя. Изменение емкости автоматически компенсируется электрическим воздействием, приводящим мембрану в исходное положение. Для измерений от 1·10^-6 до 1·10² Па используется вакуумметрическая редукционная установка, в основе принципа её работы используется метод редукции, базирующийся на понижении (редукции) давления, посредством которого осуществляется передача размера единицы давления из области низкого и среднего вакуума в область высокого вакуума. В вакуумметрической редукционной установке реализована система, состоящая из трех последовательно соединенных вакуумных камер, через которые протекает разряженный газ. Между камерами установлены диафрагмы большой и малой проводимости.

Состав эталона:

Эталонный комплекс на основе мембранно-емкостных преобразователей компенсационного типа (МЕПК), диапазон значений воспроизводимого давления 1·10[^-2]– 1·10[^3]Па;

Эталонный комплекс на основемембранно-емкостных вакуумметров, диапазон значений воспроизводимого давления 1·10[^-3]– 1·10[^3]Па;

Эталонный комплекс на основе вакуумметрической редукционной установки (ВРЭУ), диапазон значений воспроизводимого давления 1·10[^-6]– 1·10[^-2]Па;

Специальная аппаратура для создания и поддержания давления

Основные метрологические характеристики

Оценка случайной погрешности воспроизведения единиц
(название величины, значения, ед. изм. – параметры)

не более:

0,15·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,30·10^-2 в диапазоне 1 – 1·10³ Па;
2,0·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

Оценка неисключенной систематической погрешности воспроизведения
(название величины, значения, ед. изм. – параметры)

не более:

0,17·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,30·10^-2 в диапазоне 1 – 1·10³ Па;
2,5·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

Стандартная неопределенность

– оцененная по типу А:
(название величины, значения, ед. изм. – параметры)

отн. ед.

0,15·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,30·10^-2 в диапазоне 1 – 1·10³ Па;
2,0·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

– оцененная по типу В:
(название величины, значения, ед. изм. – параметры)

отн. ед.

0,10·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,30·10^-2 в диапазоне 1 – 1·10³ Па;
1,4·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

Суммарная стандартная неопределенность
(название величины, значения, ед. изм. – параметры)

0,18·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,35·10^-2 в диапазоне 1 – 1·10³ Па;
2,4·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

Расширенная неопределенность при коэффициенте охвата k = 2:
(название величины, значения, ед. изм. – параметры)

0,36·10^-2 в диапазоне 1·10^-3 – 40 Па;
0,70·10^-2 в диапазоне 1 – 1·10³ Па;
4,8·10^-2 в диапазоне 1·10^-6 – 1·10^-2 Па.

Поверочная схема:

Возглавляет государственную поверочную схему для средств измерений абсолютного давления (вакуума) в диапазоне 10[^-8]- 10[^5]Па.

Область применения:

Приборостроение и точное машиностроение;
Вакуумные технологии, электронные, космические и оборонные технологии;
Судостроение, авиа- и ракетостроение, атомная энергетика и др.;
Безопасность эксплуатации технических объектов, создаваемых в высокотехнологичных отраслях науки и техники

Результаты применения эталона:

Метрологический сервис (коды калибровочных и измерительных возможностей по классификации МКМВ): М.3.1.1.
Международные сличения (список кодов сличений KCDB): 1997-1999 гг. COOMET 154/RU/97 Словакия 2004-2007 гг.; COOMET 295/RU/03 Словакия 2009-2012 гг.; CCM.P-K12 США, Франция, Япония и т.д. (10 стран)2016-2017; COOMET 711/ТR/16 Турция.
Разработка, изготовление и внедрение в метрологическую практику вакуумметрических установок и средств измерений, реализующих принципы измерений, которые реализованы в эталоне.
Эталон обеспечивает: безопасность эксплуатации технических объектов, создаваемых в высокотехнологичных приоритетных отраслях науки и техники; развитие новых методов диагностики конструкционных материалов, таких, как, например, водородная диагностика материалов, анализ содержания примесей различных газов в материалах и изделиях; создание в рамках программы импортозамещения новых современных отечественных цифровых средств измерения вакуума с расширенным диапазоном измерений; интеграцию РФ в мировую экономику, расширяя измерительные возможности РФ в области измерений давления; повышение конкурентоспособности продукции, выпускаемой промышленностью РФ на мировом рынке.

Совокупное количество средств измерений, прослеживаемых к ГЭТ 49-2016:

Сотни тысяч

Обеспечение единства измерений, участие в программе CIPM MRA:

2

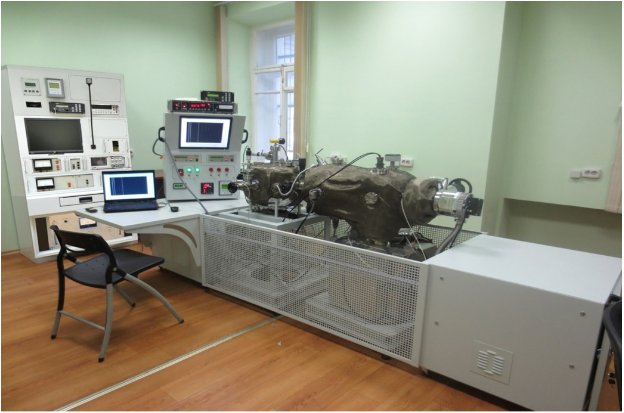

ФОТО:
