ГЭТ 131-2023 (НИО 231)

Название эталона:

ГЭТ 131-2023 Государственный первичный специальный эталон единицы давления для области переменного давления в диапазоне от 5·10[^8] до 10 Па, длительностей от 5·10[^-6] до 10 с и частот от 5·10[^-2] до 1·10[^4] Гц при постоянном давлении до 8·10[^6] Па

Вид измерения:

Измерение давления, вакуумных измерений

Структурное подразделение: названием НИО\НИЛ:

Научно-исследовательский отдел госэталонов в области измерений давления

Ученый-хранитель:

Фирсанов Никита Александрович

Год создания:

1981

Год переудтверждения:

2023

Принцип действия:

В состав эталона входят установки реализующие воспроизведение переменного давления, основанные на методах:
- Скачка давления в жидкости в камере с быстродействующим клапаном;
- Ударно-волновом для газовой среды в ударной трубе;
- Скачка давления в жидкости в камере с падающим грузом;
- Взаимности в замкнутой малой камере;
- Пульсации давления в жидкости в камере с пьезоэлектрическим приводом поршня;
- Перемещении поршня в замкнутой камере.

Состав эталона:

ГЭТ 131-2023 состоит из комплекса следующих средств измерений:

Эталонной установки для воспроизведения переменного давления в жидкости УГПД-14 в диапазоне от 1·10[^2] до 1·10[^4] Па, частот от 5·10[^-1]до 1·10[^3] Гц;

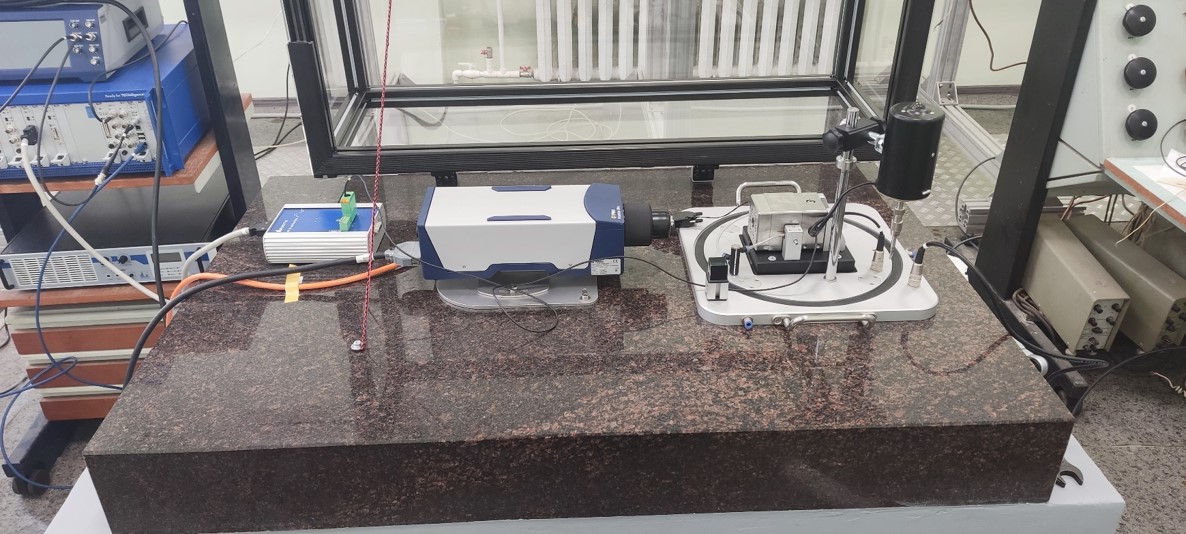

Эталонной установки для воспроизведения переменного давления в жидкости DPE-03 в диапазоне от 8·10[^3] до 1·10[^6] Па, частот от 5·10[^-2] до 1·10[^4] Гц;
Эталонной установки для воспроизведения переменного давления в жидкости БК-7 в диапазоне от 1·10[^4] до 3·10[^7] Па, длительностей от 3·10[^-3] до 10 с;
Эталонной установки для воспроизведения переменного давления в жидкости 6909 в диапазоне от 2,5·10[^6] до 5·10[^8] Па, длительностей от 5·10[^-3] до 1·10[^-2] с;

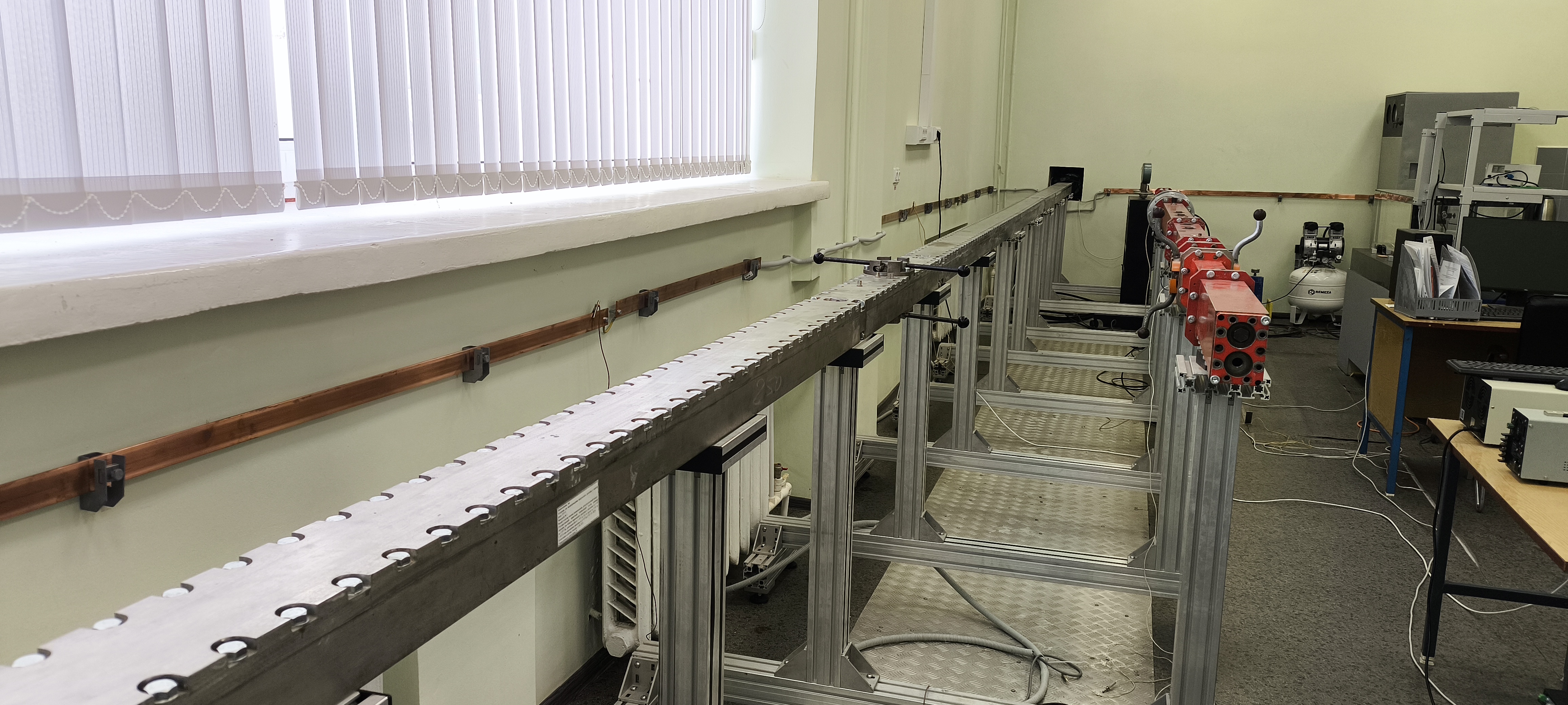

Эталонной установки для воспроизведения переменного давления в газе УУТ-9 в диапазоне от 1·10[^5] до 1·10[^6] Па, длительностей от 5·10[^-6] до 2·10[^-5] с;
Эталонной установки для воспроизведения переменных давлений в жидкости 6904A1 в диапазоне от 1·10[^6] до 3·10[^7] Па;
Эталонной установки для воспроизведения переменных давлений в жидкости 6906 в диапазоне от 2·10[^7] до 5·10[^8] Па;
Комплект аппаратуры передачи единицы давления для области переменного давления;
Комплекс вспомогательных устройств и специальных инженерных сооружений.

Основные метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон амплитуд импульсных давлений	от 1·10⁴ до 5·10⁸ Па
Диапазон амплитуд гармонических давлений	от 1·10² до 1·10⁶ Па
Диапазон амплитуд переменных давлений	от 1·10⁶ до 5·10⁸ Па
Диапазон частот гармонических давлений	от 5·10^-2 до 1·10⁴ Гц
Диапазон длительностей переменных давлений	от 5·10^-6 до 10 с
Среднее квадратическое отклонение результата измерений (при 11 независимых измерениях), S₀, %	от 0,1 до 0,5
Неисключённая систематическая погрешность, ϴ₀, не более, %	1,4
Относительная стандартная неопределённость типа А (при 11 независимых измерениях), u_0A, %	от 0,1 до 0,5
Относительная стандартная неопределённость типа В, u_0B, не более, %	0,6
Суммарная стандартная неопределённость, u_0C, не более, %	0,8
Расширенная неопределённость U₀ (k = 2), не более, %	1,6

Поверочная схема:

«Государственная поверочная схема для средств измерений переменного давления», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2417

Область применения:

Гидрофизические исследования; космические и оборонные технологии;
приборостроение и точное машиностроение;
судостроение, авиа- и ракетостроение;
энергетика и нефтегазовая промышленность и др.

Результаты применения эталона:

Измерения, выполняющиеся на усовершенствованном эталоне, гармонизированы с современной международной практикой и удовлетворяют современным требованиям к точности и диапазону воспроизведения и передачи единиц. С помощью эталона реализуются все функции, связанные с поддержанием единства измерений в стране в соответствии с мировыми метрологическими стандартами: поверка и калибровка средств измерений, испытания и сертификация приборостроительной продукции. Возможно проведение сличений.

Совокупное количество средств измерений, прослеживаемых к ГЭТ 131-2023::

несколько тысяч

Обеспечение единства измерений, участие в программе CIPM MRA:

Поиск возможностей по сличению эталонов, воспроизводящих динамические величины, находится на проработке консультативным комитетом

Уникальные технические установки в составе эталона:

отсутствуют

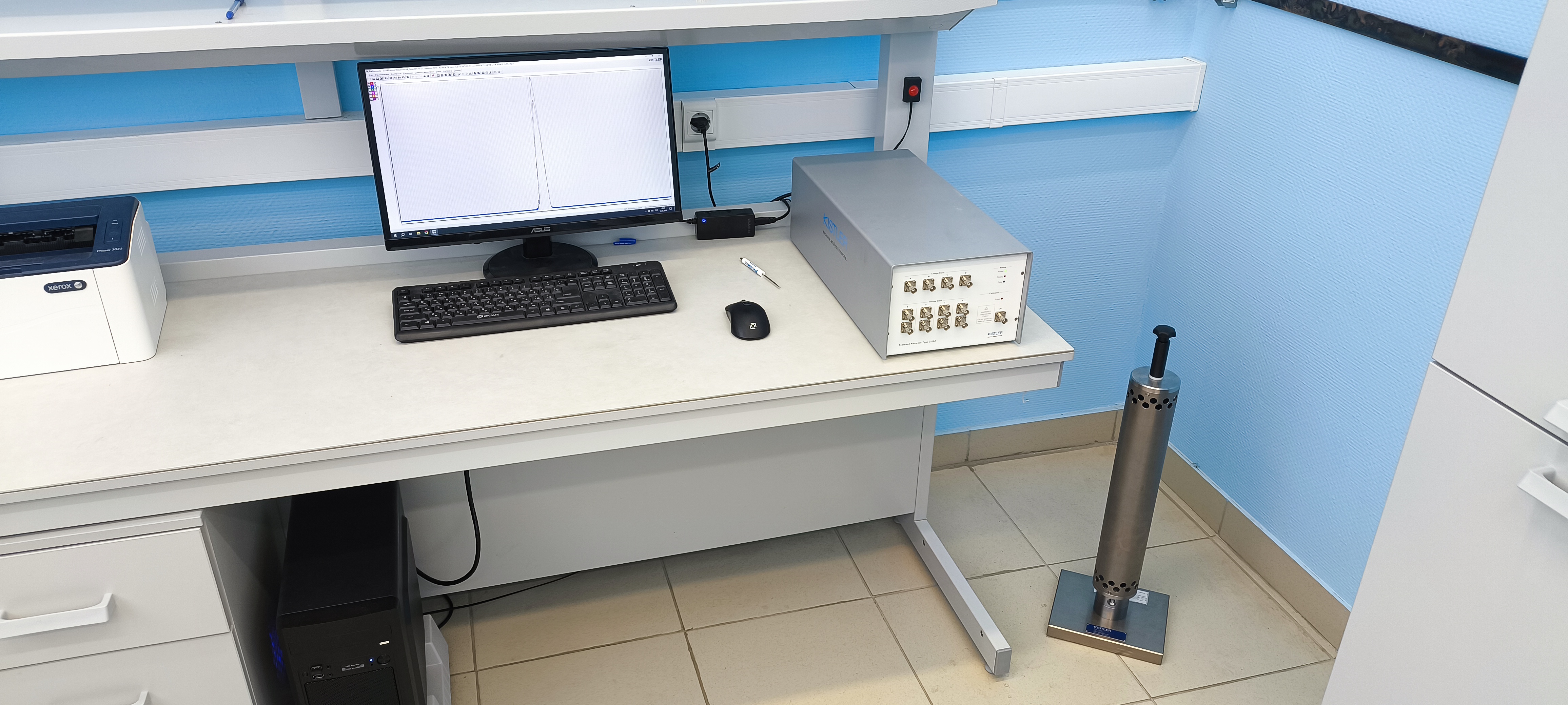

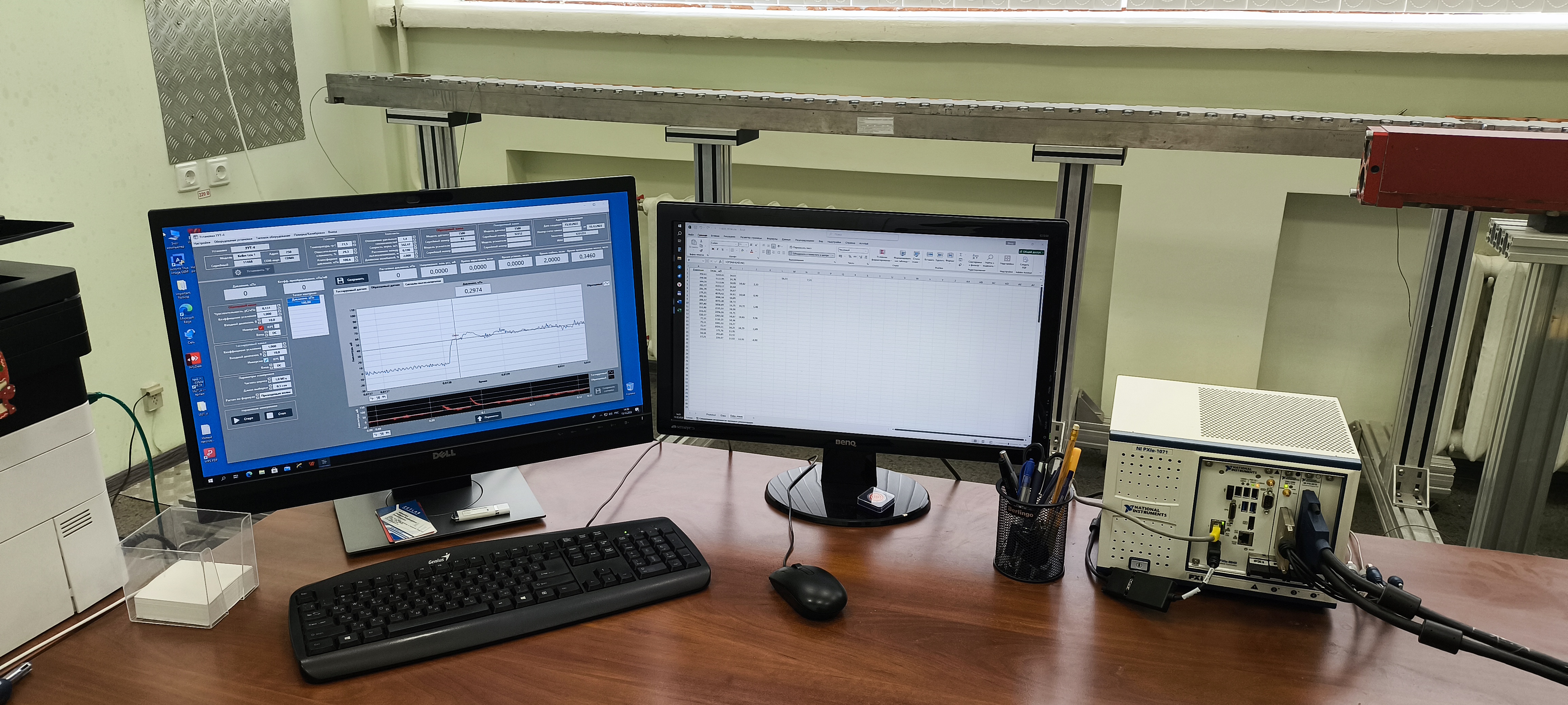

ФОТО:

Сведения во ФГИС «АРШИН»
